A estaca raiz é uma estaca moldada in loco, executada por perfuração rotativa ou rotopercussiva, revestida no trecho em solo, armada em todo o comprimento e preenchida com argamassa de cimento e areia injetada sob pressão. Por atravessar solo, matacões, rocha e elementos de concreto com equipamento de pequeno porte e baixa vibração, é a solução usual onde outros tipos de estaca não são executáveis: reforço de fundações existentes, locais com pé-direito reduzido, divisas, plantas industriais em operação e fundações de pontes e viadutos com embutimento em rocha. A SCO executa estaca raiz desde 2008, com equipe e frota próprias, e atende todo o Brasil.
Quando a estaca raiz é indicada
- Reforço de fundação de edificações e estruturas existentes, por recalque, ampliação ou mudança de uso.
- Acesso restrito e pé-direito reduzido: interior de edificações, subsolos, galpões e áreas sob estruturas.
- Matacões, rocha e camadas de alta resistência, que limitam a execução de estacas cravadas e de hélice contínua.
- Fundações de pontes e viadutos, quando o perfil geotécnico exige embutimento em rocha.
- Vizinhança sensível a vibração, como edificações antigas e equipamentos em operação.
- Esforços de tração e horizontais, em torres, pórticos e contenções, inclusive com estacas inclinadas.
- Contenção de escavações, em cortinas de estacas justapostas ou secantes.

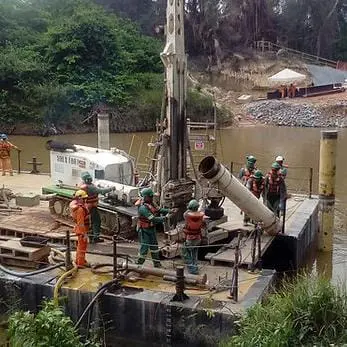

- Obras sobre lâmina d’água, com estacas executadas a partir de equipamento embarcado.
Etapas de execução da estaca raiz

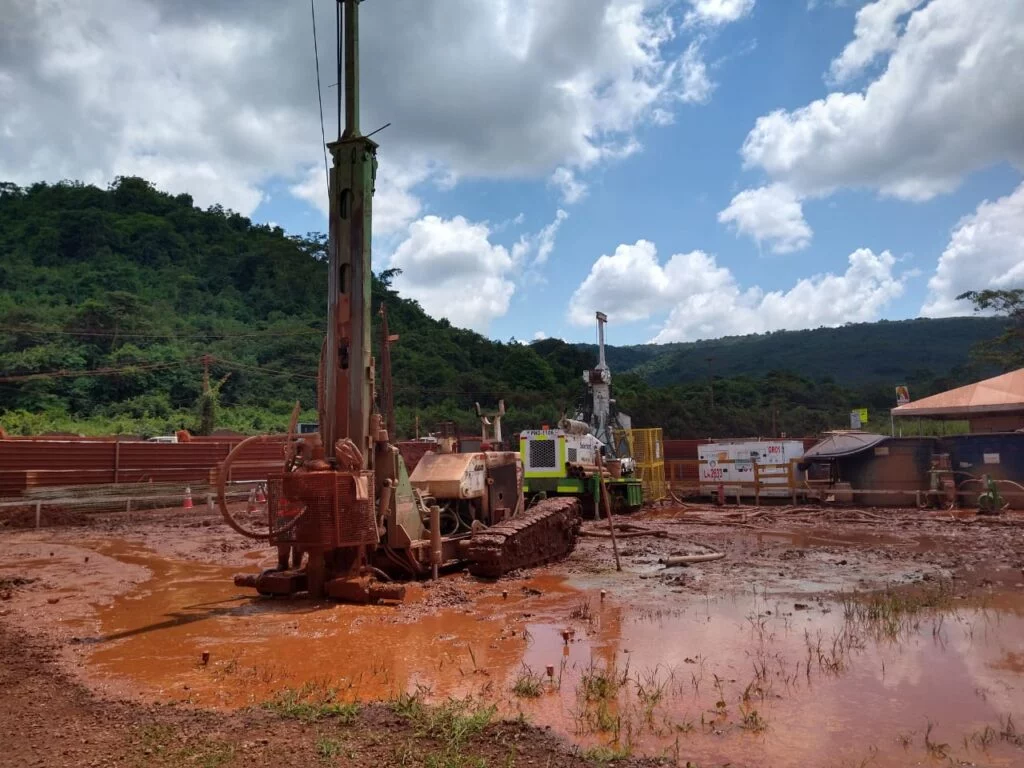

- Perfuração. Rotativa, com circulação de água e revestimento metálico recuperável no trecho em solo. Em rocha, matacão ou concreto, a perfuração prossegue por rotopercussão, com martelo de fundo.
- Armadura. Instalada ao longo de todo o comprimento da estaca, em barras longitudinais com estribos.
- Injeção da argamassa. A argamassa de cimento e areia é injetada sob pressão pela bomba, de baixo para cima, por tubo posicionado no fundo do furo, até extravasar pela boca do revestimento sem contaminação.
- Retirada do revestimento. Os tubos são extraídos em etapas, com reposição do nível de argamassa, de modo a garantir a continuidade do fuste. Quando especificado, aplica-se pressão de ar comprimido no topo durante a extração.
- Injeção complementar, quando prevista em projeto. Um tubo com válvulas instalado junto à armadura permite reinjetar a estaca em estágios, depois de pelo menos 12 horas. Com a injeção complementar, a estaca é denominada microestaca tubular injetada ou pressoancoragem.
Diâmetros executados
A SCO executa estaca raiz em todos os diâmetros nominais usuais, de 100 mm a 500 mm. A tabela relaciona o diâmetro nominal da estaca ao diâmetro externo do tubo de revestimento utilizado na perfuração em solo. Em rocha, a perfuração prossegue por dentro do revestimento, com diâmetro inferior ao do trecho em solo.
| Diâmetro nominal da estaca (mm) | Diâmetro externo do revestimento (mm) |
|---|---|
| 100 | 89 |
| 150 | 127 |
| 160 | 141 |
| 200 | 168 |
| 250 | 220 |
| 310 | 273 |
| 410 | 355 |
| 500 | 460 |
Capacidade de carga em solo e em rocha
Em solo, a estaca raiz trabalha predominantemente por atrito lateral. A argamassa injetada sob pressão preenche as irregularidades do furo e adere ao terreno ao longo de todo o fuste, e a contribuição da ponta é pequena, em razão do diâmetro.
Em rocha, o trecho embutido mobiliza resistências lateral e de ponta muito superiores às do solo, e a carga admissível passa a ser limitada, em muitos casos, pela resistência estrutural da própria estaca, isto é, pela seção de argamassa e pela armadura. Por essa razão, a estaca raiz é frequente em fundações de pontes e viadutos: a perfuração atravessa solo, matacões e rocha alterada e permite embutir a estaca em rocha sã, com cargas elevadas por estaca. Nessas obras, utilizam-se estacas raiz de maior porte, com diâmetro e armadura superiores aos usuais em reforços de fundação.
A capacidade de carga é definida em projeto, a partir das sondagens, e verificada por provas de carga.
Estaca raiz, microestaca ou hélice contínua
| Solução | Como é executada | Quando escolher |
|---|---|---|
| Estaca raiz | Perfuração revestida no trecho em solo e argamassa de cimento e areia injetada sob pressão. | Reforço de fundação, acesso restrito, matacões e rocha, fundações de pontes e viadutos, cargas de compressão, tração e horizontais. |
| Microestaca tubular injetada (pressoancoragem) | Estaca com injeção complementar de calda de cimento em estágios, por tubo com válvulas. | Quando o projeto requer injeção em múltiplos estágios para ganho de atrito lateral. |
| Estaca hélice contínua | Trado contínuo e concretagem pela haste central, com alta produtividade. | Fundações de edificações novas em terreno livre, sem rocha ou matacões ao longo do comprimento da estaca. |
O que define a qualidade de uma estaca raiz
Depois de prontas, duas estacas raiz de mesmo diâmetro e comprimento são indistinguíveis. A diferença está em variáveis de execução que só podem ser verificadas se forem registradas no momento em que ocorrem:
- Consumo de argamassa por estaca, confrontado com o volume teórico do furo.
- Pressão de injeção da argamassa e, quando aplicada, pressão de ar na retirada do revestimento.
- Profundidade e materiais atravessados, confrontados com a sondagem, incluindo o embutimento em rocha quando previsto.
- Resistência da argamassa, por ensaio de corpos de prova.
- Locação e verticalidade, determinantes em cortinas de estacas secantes.
- Provas de carga, conforme o projeto e a ABNT NBR 6122.
A SCO registra esses dados em boletim de execução por estaca e opera com sistema de gestão certificado nas normas ISO 9001 e ISO 45001.
Estrutura da SCO para estaca raiz
- Estaca raiz como principal serviço da empresa desde 2008, em um histórico de mais de 210 obras executadas.
- Execução em todos os diâmetros nominais, de 100 mm a 500 mm.
- Perfuratriz de pé-direito reduzido, para execução no interior de edificações e sob estruturas.
- Experiência em plantas de mineração e em subestações em operação, sob as regras de segurança do cliente.
- Equipe e frota próprias, com mobilização de imediato a uma semana, conforme a disponibilidade de equipamentos e equipes.
- Nenhum acidente com afastamento desde abril de 2022.
Casos
- Fundações de viadutos da Estrada de Ferro Carajás (EFC) e da Ferrovia de Integração do Centro-Oeste (FICO). Estacas raiz de maior porte para obras de arte especiais.

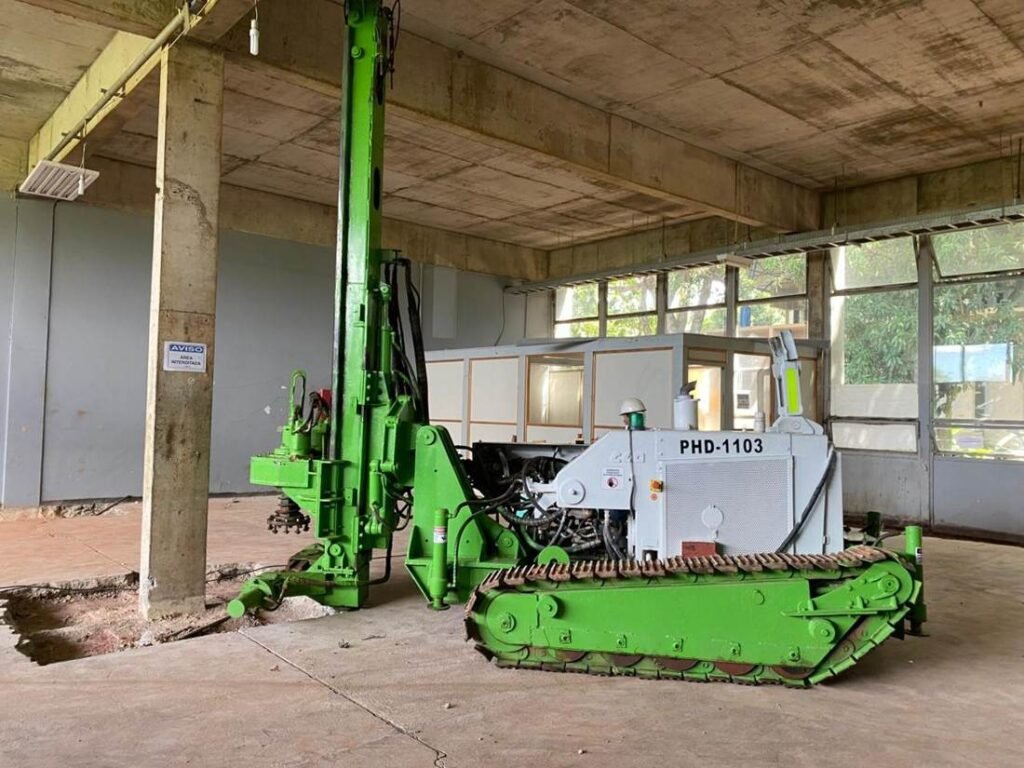

- Reforço de fundação na Gráfica do Senado Federal, Brasília. Execução no interior da edificação, com equipamento de pé-direito reduzido.
- Cortina de estacas secantes por estaca raiz, Minas Gerais. 10 mil metros de estacas raiz de 500 mm de diâmetro, em solo e rocha, para contenção de escavação profunda em mineração, com controle de qualidade da secância publicado no COBRAMSEG 2026.
- Reforço de fundação em subestações, Rondônia e Distrito Federal. Reforço de fundação de estruturas e equipamentos em subestação.
Perguntas frequentes
- Qual a diferença entre estaca raiz e microestaca? Na estaca raiz, a argamassa é injetada sob pressão em uma única fase. Quando o projeto prevê injeção complementar em estágios, por tubo com válvulas, a estaca passa a ser denominada microestaca tubular injetada ou pressoancoragem. A escolha depende do solo, da carga e do critério do projetista.
- A estaca raiz pode ser executada dentro de uma edificação em uso? Sim. O equipamento é compacto, a vibração é baixa e a SCO dispõe de perfuratriz para pé-direito reduzido. Como a perfuração usa circulação de água, o plano de execução precisa prever a coleta e a destinação do fluido de perfuração.
- A estaca raiz atravessa rocha e matacão? Sim. A perfuração prossegue por rotopercussão com martelo de fundo, o que permite atravessar matacões e embutir a estaca em rocha. Por isso a técnica é frequente em fundações de pontes e viadutos.
- Qual a capacidade de carga de uma estaca raiz? Depende do diâmetro, da armadura, do perfil do terreno e do embutimento em rocha. Em solo, é governada pelo atrito lateral. Em rocha, em geral, pela resistência estrutural da estaca. O valor é definido em projeto e verificado por prova de carga.
- Quanto custa uma estaca raiz? O preço é formado por metro executado e varia com o diâmetro, o comprimento, o material perfurado (solo ou rocha), a taxa de armadura, a quantidade de estacas e as condições de acesso. Com o projeto e a sondagem, a SCO envia a proposta.
- A SCO elabora o projeto? Executamos projetos de terceiros e, quando as condições da obra recomendam, desenvolvemos projeto e execução de forma integrada (design-build).
- Onde a SCO atende? A SCO atende todo o Brasil. A atuação se concentra no Distrito Federal, no Entorno, em Goiás e em Minas Gerais, com obras executadas também no Norte, no Nordeste e em São Paulo. Nas regiões mais distantes da sede, a mobilização é viável em obras de maior porte.
Em Brasília, a SCO executa estaca raiz em reforço de fundação de edificações existentes, inclusive em locais com pé-direito reduzido. Veja fundações e contenções em Brasília. Em plantas de mineração e em subestações, a técnica atende fundações e reforços onde há restrição de acesso ou de vibração: veja geotecnia para mineração e geotecnia para energia.
Tem um reforço de fundação ou uma fundação em local de difícil acesso? Envie o projeto e os boletins de sondagem para análise da engenharia da SCO.
